Máy khoan CNC tốc độ cao DAMA HDC Series

1.    Máy khoan HDC-1640,HDC-1020 với tốc độ cao của trục khoan lên đến 2000rpm, hỗ trợ làm mát qua trục khoan để khoan với hệ số làm việc cao
2.     Giải pháp khoan tốt nhất cho ứng dụng khoan tấm tốc độ cao. Hiệu quả khoan cao hơn gấp đôi so với máy khoan dùng thủy lực.
3.     Hệ thống CNC: Hệ thống CNC đa ứng dụng đặc biệt Dama-Syntec, sử dụng hệ điều hành Windows CE cho các công việc khoan tấm với giao diện thao tác dễ dàng.
4.     Trục khoan BT40 chắc khỏee, đường kính khoan từ 6~50mm cho hầu hết các ứng dụng kết cấu thép.
5.     Độ dầy khoan lớn nhất đến 100mm. có thể xếp nhiều tấm chồng lên nhau để khoan một lần .
6.     Hỗ trợ taro từ M8~M24 cho kết cấu thép hoặc chi tiết máy theo yêu cầu.
7.     Có 4 khu vực làm việc, trong khi khu vực này đang khoan, công nhân có thể đưa tấm phôi thép vào và dỡ các tấm đã khoan ra, do đó tiết kiệm nhiều thời gian gia công.
8.     Người dung có thể thiết lập hơn 4 chương trình vị trí khởi đầu, sắp xếp  trước các thao tác khoan khác nhau trên cùng bàn làm việc
9.     Băng tải phoi kiểu xích giúp cho việc làm sạch phoi sau khi khoan rất thuận tiện. Phần lớn phoi sẽ được chuyển đi và chất vào ngăn phoi để dễ dàng sử dụng lại.
10.   Các trục dọc (hai bên) được trang bị thiết bị kẹp tự động  có tác dụng kẹp giữ thân máy chặt trong quá trình khoan và tăng cường sự ổn định của máy.
11.   Thiết bị thay mũi khoan tùy chọn 10T kiểu ATC, quản lý độ bền sử dụng mũi khoan; người dùng có thể thiết lập khoảng cách cung cấp Z tối đa , mỗi khi vượt quá giá trị thiết lập máy sẽ tự động thay mũi khoan.


THÔNG SỐ KỸ THUẬT

Model	HDC-1020	HDC-1640
Bộ điều khiển CNC IPC  (Đài Loan Syntec 10 serial)	10.4 "LCD màu hiển thị  phần chương trình tải: Cổng USB RS-232, RS-422, Serial Port 10/100 MB Ethernet RJ45
Trục khoan chính xác tốc độ cao	Trục BT 40  Khớp nối quay, tiêu chuẩn cho làm mát mũi khoan.  Phù hợp với hệ thống làm mát trục và hệ thống áp lực khí để bảo vệ trục khoan
Động cơ trục khoan & Biến tần	10 HP	20 HP
Tốc độ trục khoan	200 ~ 2000 rpm
Khả năng khoan (độ dày vật liệu)	φ6 ~ φ50 (6t ~ 100t)
Khả năng ta rô	M8 - M24
Động cơ và truyền động servo AC trục X, Y	1kw
Động cơ và truyền động servo AC trục Z	động cơ và drive 2kw với phanh
Tốc độ định vị	X, Y 12000mm / phút, Z: 6000mm / phút
Độ chính xác định vị	≦ ± 0.1mm
Độ chính xác lặp lại	≦ ± 0.02mm
Độ chính xác phương đứng	≦ 0,05 / 300 mm
Chiều dài mũi khoan (kèm đo lường tự động)	170-300 mm
Kích thước tấm/ Khu vực làm việc	L x W mm
	1000 x 2000	1600 x 4000
	1000 x 900	1600 x 1950
	450 x 900	750 x 1950
Số đồ gá thủy lực	12 bộ	16 bộ
Băng tải phoi	Tiêu chuẩn
Hệ thống lưu hồi nước làm mát và bể nước	Nước làm mát áp suất cao
Phần mềm chuyển tập tin (DXF sang G, M code)	Tiêu chuẩn
Nguồn điện	3 ø, 220V, 20HP	3 ø, 220V, 30HP
Áp suất khí	4 kg / cm2
Trọng lượng máy	4.0T	8.0T

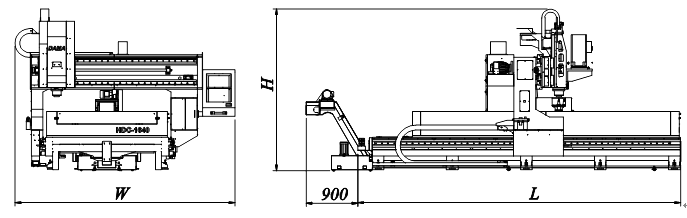

Kích thước máy (L x W x H) mm	2780 x 3540 x 3160	5070 x 3800 x 3160
Công cụ đổi mũi khoan ATC (tùy chọn)	10 cái kiểu ô
